多功能安全持壓泄壓閥AX742X

AX742X多功能安全持壓泄壓閥原理作用：

AX742X多功能安全持壓泄壓閥是以管道介質壓力為動力，進行啟閉、調節的閥門。AX742X多功能安全持壓泄壓閥由一個主閥和附設的導管、針閥、球閥和壓力表等組成，根據使用的目的、功能場所的不同，可演變成遙控浮球閥、減壓閥、緩閉止回閥、流量控制器、泄壓閥、水泵控制閥、水力電動控制閥、緊急關閉閥。AX742X多功能安全持壓泄壓閥按結構可分為隔膜型和活塞型兩類。

    AX742X多功能安全持壓泄壓閥安裝在高層建筑、消防給水系統以及其它給水系統的管道上，當給水管路中壓力超過泄壓閥設定壓力時，AX742X安全泄壓/持壓閥自動開啟快速泄壓，保護管線的安全，也可作持壓閥用，保障主閥上游的供水壓力。當管道從進水端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上，當出口壓力高于導閥設定值時，導閥關閉，控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高；當出口壓力降到導閥設定壓力時導閥開啟，控制室向下游排水，由于導閥的排水量大于針閥的進水量，主閥控制室壓力下降，進口壓力使主閥開啟；穩定狀態下，控制室進水、排水相同，開度不變，出口壓力不變。調節導閥彈簧即可設定出口壓力。

AX742X多功能安全持壓泄壓閥性能特點：

①壓力控制穩定可靠。導閥、主閥連續工作，下游壓力變化連續、平穩，受進口壓力影響??；

②操作方便。工作壓力調定后，當上游壓力或流量變動時主閥自動調節，穩定了下游壓力；

③閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。

AX742X多功能安全持壓泄壓閥技術參數：

公稱通徑	DN40-DN1000
公稱壓力	1.0Mpa	1.6Mpa	2.5Mpa
適用溫度	0℃~80℃
殼體試驗壓力	1.5Mpa	2.4Mpa	3.75Mpa
密封試驗壓力	1.1Mpa	1.76Mpa	2.75Mpa
較低動作壓力	P1≥0.07MPa
結構長度標準	Q/BYL-2002
法蘭長度標準	GB/T 17241.6；GB/T 9113
試驗壓力標準	GB/T 13927

AX742X多功能安全持壓泄壓閥部件材質：

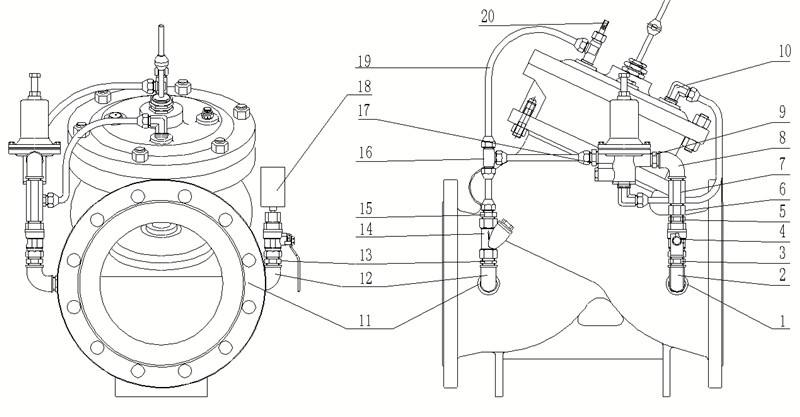

AX742X多功能安全持壓泄壓閥外形尺寸：

DN	L	H	D			D1			n-d
			PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
50	203	293	165	165	165	125	125	125	4-18	4-18	4-18
65	216	328	185	185	185	145	145	145	4-18	4-18	8-18
80	248	364	200	200	200	160	160	160	8-18	8-18	8-18
100	283	418	220	220	235	180	180	190	8-18	8-18	8-22
125	330	481	250	250	270	210	210	220	8-18	8-18	8-22
150	356	543	285	285	300	240	240	250	8-22	8-22	8-26
200	444	673	340	340	360	295	295	310	8-22	12-22	8-26
250	533	792	395	405	425	350	355	370	12-22	12-26	12-30
300	600	927	445	460	485	400	10	430	12-22	12-26	16-30
350	622	957	505	520	555	460	470	490	16-22	16-26	16-33
400	698	1188	565	580	620	515	525	550	16-26	16-30	16-36
450	775	1218	615	640	670	565	585	600	20-26	20-30	20-36
500	811	1256	670	715	730	620	650	660	20-26	20-33	20-36
600	900	1600	780	840	/	725	770	/	20-30	20-36	/
700	980	1750	895	910	/	840	840	/	24-30	24-36	/
800	1120	1900	1015	1025	/	950	950	/	24-33	24-39	/
900	1220	2100	1115	/	/	1050	/	/	28-33	/	/
1000	1320	2400	1230	/	/	1160	/	/	28-36	/	/
